STUDI EKSPERIMENTAL PENGARUH PENAMBAHAN LIMBAH LAS KARBIT TERHADAP KONSISTENSI SEMEN DAN KUAT TEKAN MORTAR

Batubara, Bougzan (2024) STUDI EKSPERIMENTAL PENGARUH PENAMBAHAN LIMBAH LAS KARBIT TERHADAP KONSISTENSI SEMEN DAN KUAT TEKAN MORTAR. Sarjana thesis, Universitas Putra Indonesia YPTK.

	Text Skripsi_20101154330010_Bougzan Batubara_Abstrak.pdf Download (20kB)

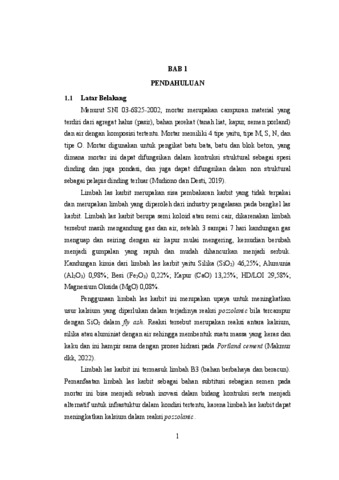

	Text Skripsi_20101154330010_Bougzan Batubara_Bab I.pdf Download (144kB)

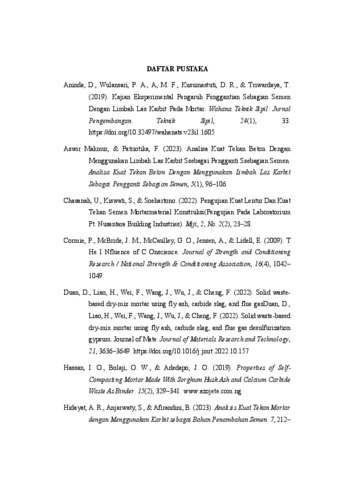

	Text Skripsi_20101154330010_Bougzan Batubara_Daftar pustaka..pdf Download (150kB)
	Text Skripsi_20101154330010_Bougzan Batubara_full text.pdf Restricted to Repository staff only Download (1MB)

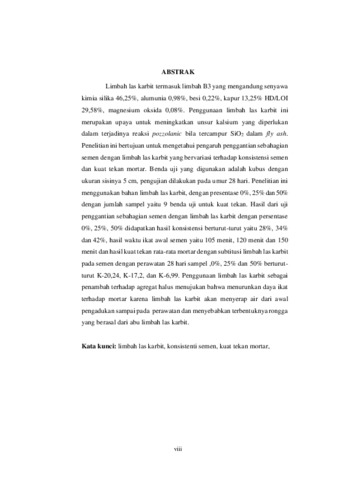

Abstract

Limbah las karbit termasuk limbah B3 yang mengandung senyawa kimia silika 46,25%, alumunia 0,98%, besi 0,22%, kapur 13,25% HD/LOI 29,58%, magnesium oksida 0,08%. Penggunaan limbah las karbit ini merupakan upaya untuk meningkatkan unsur kalsium yang diperlukan dalam terjadinya reaksi pozzolanic bila tercampur SiO2 dalam fly ash. Penelitian ini bertujuan untuk mengetahui pengaruh penggantian sebahagian semen dengan limbah las karbit yang bervariasi terhadap konsistensi semen dan kuat tekan mortar. Benda uji yang digunakan adalah kubus dengan ukuran sisinya 5 cm, pengujian dilakukan pada umur 28 hari. Penelitian ini menggunakan bahan limbah las karbit, dengan presentase 0%, 25% dan 50% dengan jumlah sampel yaitu 9 benda uji untuk kuat tekan. Hasil dari uji penggantian sebahagian semen dengan limbah las karbit dengan persentase 0%, 25%, 50% didapatkan hasil konsistensi berturut-turut yaitu 28%, 34% dan 42%, hasil waktu ikat awal semen yaitu 105 menit, 120 menit dan 150 menit dan hasil kuat tekan rata-rata mortar dengan subtitusi limbah las karbit pada semen dengan perawatan 28 hari sampel ,0%, 25% dan 50% berturut�turut K 20,24, K-17,2, dan K-6,99. Penggunaan limbah las karbit sebagai penambah terhadap agregat halus menujukan bahwa menurunkan daya ikat terhadap mortar karena limbah las karbit akan menyerap air dari awal pengadukan sampai pada perawatan dan menyebabkan terbentuknya rongga yang berasal dari abu limbah las karbit.

Actions (login required)

View Item
